通用氣相色譜儀

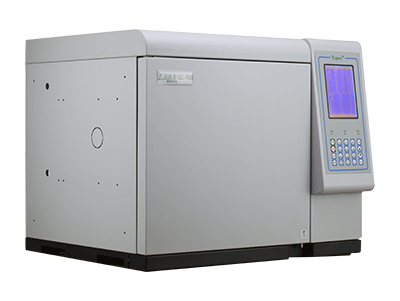

天然氣全組分分析專用氣相色譜儀 GC-7860-DT
該儀器分析系統配置4閥5柱，由兩個取樣/反吹十通閥，兩個旁路切換六通閥，五根色譜柱和兩個高靈敏度的TCD檢測器組成，能夠給出天然氣中的飽和烴C1～C50、全濃度范圍內的H2、He含量以及 CO2、H2S、N2、O2和沸點在己烷以上的C6+(作為一個反吹峰)各個組分的含量。
該儀器流程既滿足而又超過了ASTM1945和GPA2261的方法。
一、工作原理：
該系統的測定是在兩個通道上進行的，通道Ⅰ用于分析H2和He，通道Ⅱ用于分析N2、O2 、CO2、H2S和C1～C5飽和烴。
樣品經閥進樣后，在通道Ⅰ上經過色譜柱5分離，H2和He在TCD1上檢測，后面組分被反吹放空。同時在通道Ⅱ上樣品進入分離系統，經預柱1分離后改變柱流向，使C6和更重組分作為一個峰流出，輕烴和永久氣體被送到柱3并隔離，讓C30～C50從柱2中流出，C1、N2、O2進入到柱4并被隔離，而C2、CO2則從柱3分離檢測，最后C10、N2、O2從柱4中流出被檢測。
數據的處理和定量由天然氣專用工作站完成，并得出各組分的熱值（摩爾發熱量、質量發熱量、體積發熱量、以及沃泊指數）等參數，閥的切換由反控工作站完成。
二、應用范圍及檢測指標：
1、適用于：天然氣、 煉廠氣（需要改變色譜分析柱類型）等的分析；
2、執行標準：UOP539、ASTM D1945 GPA2261 GB/T 13610-2003；
3、最小檢測濃度：永久氣體TCD 50ppm、有機烴類FID 1ppm；
三、性能特點：
1、該儀器系統是全填充柱、全TCD的多維色譜分析方法，柱負荷大，自動化程度高。
2、一次進樣既可得到天然氣的各個組份含量。
3、線性范圍內不受進樣量的影響，對進樣要求不苛刻。
4、兩個通道相互獨立，如不需要檢測H2、He含量，則只用通道Ⅱ既可。
5、N2、O2分別檢測
6、該分析系統為天然氣的全組份分析，定量簡單，方便用加校正因子的歸一法定量，或者外標法定量。
7、該系統流程適合要求分離N2、O2、CO、CO2、CH4及C2～C5烴類的所有應用。
8、該系統經擴展后可分析天然氣中C10～C140及C14+的單體烴含量（FID檢測）。
四、檢測器參數詳解：
1、氫火焰離子化檢測器（FID）特性：
（1）收集極設計為圓筒型結構，使用石英噴口。
?。?）檢測限：≤3×10-12g/s（測試用正十六烷/異辛烷）。
?。?）基線噪聲水平：5×10-14A。
?。?）30分鐘內基線漂移：≤1×10-13A。
（5）線性響應范圍：≥107。
（6）具備自動點火功能。
2、熱導檢測器（TCD）特性：
?。?）采用半擴散式結構設計。
?。?）電源管理使用恒流控制模式。
（3）敏感度：S≥3000mv.ml/mg（測試用正十六烷/異辛烷）；HTCD高靈敏度版本為S≥10000mv.ml/mg。
（4）數字放大倍數可選：2、4、6、8倍。
?。?）基線噪音：≤10μv。
?。?）30分鐘內基線漂移：≤30μv。
?。?）線性響應范圍：≥105。
?。?）載氣流速穩定性：≤1%。
?。?）可額外配置毛細柱連接部件。
3、電子捕獲檢測器(ECD)特性：
（1）檢測限：≤1×10-14g/s。
（2）線性范圍：104
?。?）放射源：Ni63。
4、火焰光度檢測器(FPD)特性：
?。?）檢測限：對于硫(S)為5×10-12g/s；對于磷(P)為5×10-13g/s（以甲基對硫磷為例）。
（2）線性范圍：對于磷(P)為105；對于硫(S)為103。
（3）最高使用溫度：350℃。
?。?）檢測方法：使用空氣－氫氣火焰光譜法。
（5）光檢測器：采用頂端光電倍增管。
?。?）倍增管最大電壓：達到-700V。
5、氮磷檢測器(NPD)特性：
檢測限：對于氮(N)≤5×10-12g/s；對于磷(P)也≤5×10-12g/s。
五、應用案例解析：
1、電力變壓器油中氣體分析：
（1）遵循標準：GB/T 17623-1998、DL/T 722-2000、DL/T 703-1999。
（2）分析目的：監測電力變壓器油中的氣體成分，預防設備故障。
2、煤礦井下安全氣體分析：
使用氣相色譜法對32個點進行24小時不間斷循環采樣分析，確保礦井安全。
3、空氣質量分析：
?。?）遵循標準：GB/T 50325-2001、GB/T 18883-2002、GB16927-1996。
?。?）分析項目：TVOC（總揮發性有機化合物）、苯、總烴及非甲烷總烴。
?。?）應用場景：車間尾氣、煙道氣分析，以及煙氣中VOC、苯及非甲烷總烴的24小時不間斷在線分析。
4、水質分析：
?。?）遵循標準：GB/T 5750-2006。
?。?）分析目的：檢測水中的化學物質含量，保障水質安全。
5、工業燃氣類氣體分析：
（1）涉及氣體：天然氣、煉廠氣、裂解氣、人工煤氣等。
?。?）多種配置選項：簡易單閥型、廣譜流程雙閥四柱經濟型、廣譜流程三閥四柱實用型、廣譜流程五閥六柱高端型、三閥四柱TCD型、四閥五柱雙TCD型等。
?。?）遵循標準：GB/T 13610-2003、UOP539、ASTM1945、ASTM D 1946和GPA2261。
（4）定制服務：可根據用戶具體樣品特殊訂制。
6、煤氣、沼氣分析：
獨特技術：獨特的單閥順序變換，分析H2、O2、N2、CH4、CO、CO2六組分。
7、天然氣中的硫化物分析：
?。?）檢測物質：H2S（硫化氫）、CSO、SO2（二氧化硫）及總硫。
?。?）技術特點：采用獨特的單閥順序變換反吹法。
8、高純氣體分析、電子工業氣體分析：
最小檢測濃度：可達10ppb以上，適用于要求很高的分析。
9、汽油中的苯和甲苯分析：
?。?）遵循標準：ASTM D3606；SH/T 0713—2002。
?。?）分析目的：檢測汽油中苯和甲苯的含量，符合環保要求。
10、汽油中的含氧化合物分析：
（1）遵循標準：AZTM D4815和SH/T 0633-1998。
?。?）分析目的：測定汽油中含氧化合物如醇類和醚類的含量。
11、汽油中苯、甲苯、芳烴分析：
?。?）遵循標準：ASTM D5580-1995，SH/T0693-2000。
?。?）分析目的：詳細分析汽油中的苯、甲苯和芳烴含量。
12、汽油中的烴族組成SOA分析、單體烴PONA分析：
?。?）檢測內容：飽和烴、烯烴、芳烴和苯的含量。
?。?）特殊設備：采用特制的烯烴吸附阱。
?。?）遵循標準：SH/T 0741-2004。
13、模擬蒸餾氣相色譜法：
（1）遵循標準：SH/T 0558，ASTM D5307、D3710、D6352、D2887。
?。?）分析目的：模擬蒸餾過程，分析石油產品如汽油、柴油的沸點分布。
14、血液乙醇分析：
?。?）遵循標準：公安部標準GA/ T105-1995。
?。?）分析目的：檢測血液中的乙醇含量，用于司法鑒定和酒駕檢測。
15、卷煙條VOC、藥物殘留分析、醫療器械中的環氧乙烷、包裝材料中的溶劑殘留檢測：
?。?）遵循標準：YC/T 207-2006、GB/T 16886.7-2001。
（2）分析目的：檢測各類產品中有害化學物質的殘留量。
16、溫室氣體專用氣相色譜法：
檢測范圍：CO2、CH4和N2O，0.1ppm—100%。
